Proc-Dateien sind nicht nur nützlich, sondern auch einfach zu erstellen. Damit eignen sie sich gut als Einstieg in die Kernel-Programmierung.

Es ist kein Geheimnis, dass virtuelle Dateisysteme eine riesige Erfolgsgeschichte sind. Dateien, bei denen es sich nicht um Dateien handelt, und statische Daten, die dynamisch während des Zugriffs generiert werden, gehören als essenzielle Zutaten zum Zaubertrank. Die damit verbundene Abbildung auf die Operationen Datei lesen und Datei schreiben macht den Zugriff auf Systeminformationen fast zum Kinderspiel. Da die Daten als ASCII-Strings verarbeitet werden, lässt sich mithilfe von »echo« und »cat« das System über eine Terminalverbindung ohne spezielle Software und ohne komplexe GUI überwachen und sogar konfigurieren.

Der Inhalt einer virtuellen Datei liegt nicht statisch auf einem Hintergrundspeicher wie einer SSD, einer altertümlichen Festplatte oder einem Flash-Speicher. Daher könnte man ihn mit einem zeichenorientierten Gerätetreiber zur Verfügung stellen. Das System erzeugt den Dateiinhalt dann dynamisch beim Lesezugriff beziehungsweise stößt bei einem Schreibzugriff hinterlegte Aktionen an.

Ordnung halten

Statt die vorhandene Gerätetreibertechnik direkt zu verwenden, hat Chefentwickler Linus Torvalds mit Procfs ein virtuelles Dateisystem eingeführt [1]. Der Clou dabei: Die darin abgelegten Dateien sind bereits intern Verzeichnissen zugeordnet, was für eine saubere immanente Strukturierung sorgt.

Die entsprechenden Verzeichnisse entstehen intern durch Aufruf der Kernel-Funktion »proc_mkdir()«. Sie erhält als Parameter lediglich den Namen des neuen Unterordners und eine Referenz auf das übergeordnete Verzeichnis, in dem der Unterordner angelegt werden soll. Der Wert »NULL« repräsentiert dabei die Wurzel des Proc-Verzeichnisses. »proc_mkdir()« gibt eine Referenz auf das neu erstellte Verzeichnis zurück, um mit dieser Info innerhalb des neuen Ordners Proc-Dateien anzulegen oder gegebenenfalls weitere Unterverzeichnisse zu erstellen.

Häppchenweise lesen

Während diese Vorgehensweise für eine rundum positive User-Experience sorgt, müssen sich die Programmiererinnen und Programmierer mit den Problemen herumschlagen, die sich aus ständig alternierenden Daten ergeben: Aus einer virtuellen Datei nur häppchenweise konsumierte Daten können sich zwischen zwei Zugriffen bereits geändert haben. In dem Fall passt dann der erste Teil zwei nicht mehr zum zweiten.

Ein Beispiel: Eine virtuelle Datei gibt beim Lesezugriff die aktuelle Uhrzeit in Stunden und Minuten zurück. Liest nun eine Applikation um 11:59 Uhr in einem ersten Happen die Stunden und kurz darauf – aber nach dem Vorrücken des Stundenzeigers auf die 12 – die Minuten, dann ist es für sie erst 11:00 Uhr (Abbildung 1). Ein ähnliches Problem ergibt sich, wenn die ASCII-Repräsentierung von Daten (Abbildung 2) zu unterschiedlichen Zeitpunkten unterschiedliche Längen aufweist. Auch dann passt Teil eins nicht mehr zu Teil zwei.

Abbildung 1: Greifen Applikationen häppchenweise zu, resultieren daraus möglicherweise falsche Daten.

Abbildung 2: Bei Zeichenketten kann der häppchenweise Zugriff unschöne Formatierungen verursachen.

Dieses Problem lösen die meisten Implementierungen dadurch, dass sie beim ersten (lesenden) Zugriff den kompletten Datensatz in einen Puffer kopieren und bei nachfolgenden Zugriffen daraus die – jetzt eventuell veralteten – Daten auslesen. Das klappt, solange die Datenmenge überschaubar bleibt und sich nicht zu rasch inhaltlich ändert.

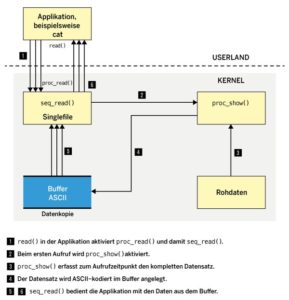

Um das Rad nicht zweimal zu erfinden, fehlerhaften Code zu vermeiden und es den Programmiererinnen und Programmierern etwas einfacher zu machen, stellt Linux mit dem Singlefile eine Implementierung bereit, die dieses Problem löst (Abbildung 3). Damit erspart man sich, beim ersten Zugriff selbst per »kmalloc()« ausreichend Speicher zu reservieren, ihn mit den Daten zu füllen, den Speicher mit dem File Pointer zu verknüpfen, die Lese- und eventuell Schreibfunktion zu implementieren und nach den erfolgten Zugriffen den Speicher wieder freizugeben.

Abbildung 3: Dank Singlefile erhalten Applikationen konsistente Daten.

Alles easy

Proc-Filesystem und Singlefile gehören somit zusammen wie Topf und Deckel. Dank dieser Kombination sowie einiger Hilfsfunktionen lässt sich mit rund 40 Zeilen Code eine Proc-Datei realisieren, die per Lesezugriff Daten aus dem Kernel ausschleust. Das bietet einen idealen Einstieg in die Kernel-Programmierung, denn Sie implementieren neben der Modulinitialisierung mit dem Einklinken in das Proc-Filesystem nur eine Lesefunktion. Wer den Umgang mit »printf()« gewohnt ist, hat damit keinerlei Probleme, denn mit »seq_printf()« stellt der Kernel eine verwandte Funktion zur Verfügung. Sie schreibt die auszugebenden Daten in einen Puffer, aus dem sich die Applikationen bei ihren Lesezugriffen bedienen.

Listing 1 zeigt den Kernel-Code für die Proc-Datei »/proc/task_struct«, die ausgewählte Parameter der zentralen Datenstruktur »struct task_struct« ausgibt. Zur Erinnerung: »struct task_struct« repräsentiert den Task-Kontrollblock, also alle für das Scheduling interessanten Informationen eines Tasks. Im Beispiel haben wir dazu den Namen des Tasks (Feld »comm«), die PID und die bisher verbrauchte Rechenzeit im Userland (»utime«) ausgesucht. Hinzu kommen die Rechenzeit, die der Kernel mit Aufträgen der Task verbraucht hat (»stime«), die Realzeitpriorität und die generelle Priorität.

Die Adresse des gerade aktiven Tasks findet sich im globalen Zeiger »current« (Listing 1, Zeile 7). Der verwendete Buffer wird benötigt, weil das Auslesen des Kommandonamens über die Funktion »__get_task_comm()« erfolgen soll, die einen solchen Speicher erwartet. Die Funktion »seq_printf()« bekommt als ersten Parameter die Referenz auf das sogenannte Sequence-File-Objekt. Das Sequence File dient als Basistechnologie, auf die das Singlefile aufsetzt.

#include <linux/module.h>
#include <linux/proc_fs.h>
#include <linux/seq_file.h>
static int ts_show(struct seq_file *m, void *v) {
  char buffer[128];
  seq_printf(m, "       comm: \"%s\"\n", __get_task_comm(buffer, sizeof(buffer), current));
  seq_printf(m, "        pid: %d\n", current->pid);
  seq_printf(m, "      stime: %llu\n", current->stime);
  seq_printf(m, "      utime: %llu\n", current->utime);
  seq_printf(m, "static_prio: %d\n", current->static_prio);
  seq_printf(m, "rt_priority: %d\n", current->rt_priority);
  return 0;
}
static int __init ts_init(void) {
  static struct proc_dir_entry *procdirentry;
  pr_debug("ts_init");
  procdirentry=proc_create_single_data("task_struct", 0444, NULL, ts_show, NULL);
  if (procdirentry==NULL) {
    pr_err("proc_create_single_data() failed\n");
    return -EIO;
  }
  // proc_set_user(procdirentry, KUIDT_INIT(1000), KGIDT_INIT(1000));
  return 0;
}
static void __exit ts_exit(void) {
  pr_debug("ts_exit");
  remove_proc_entry("task_struct", NULL);
}
module_init(ts_init);
module_exit(ts_exit);
MODULE_LICENSE("GPL");

Selbst machen

Die Funktion »ts_init()« ab Zeile 16 wird beim Laden des Moduls aufgerufen. Diese Information steht dem Kernel durch das Makro »module_init()« in Zeile 33 zur Verfügung. Wir nutzen die Initialisierungsroutine, um unsere Proc-Datei über den Aufruf der Funktion »proc_create_single_data()« in das Proc-Filesystem einzuklinken (Zeile 19). Sie erhält als ersten Parameter den Namen der neuen Datei. Es folgen die Zugriffsrechte in Oktalnotation, die Referenz auf das Verzeichnis, in dem die Datei eingebunden werden soll, sowie die Adresse der für die Datenausgabe zuständigen Funktion. Ein optionaler Parameter, der an die Proc-Datei-Referenz gebunden wird, den wir aber nicht weiter nutzen, beendet den Reigen.

Gibt die Funktion »proc_create_single_data()« den Wert »NULL« zurück, ist ein Fehler aufgetreten. Das kommt beispielsweise vor, wenn bereits eine Datei unter dem angeforderten Namen existiert. Ansonsten signalisiert ein Rückgabewert der Routine »ts_init()« von »0« die erfolgreiche Initialisierung. Die beim Entladen des Moduls aufgerufene Funktion »ts_exit()« sorgt via »remove_proc_entry()« (Zeile 30) für das Entfernen der als Parameter angegebenen Proc-Datei. Geben Sie hier ein Verzeichnis anstelle einer Datei an, löscht das Proc-Filesystem rekursiv erst den Verzeichnisinhalt und dann das Verzeichnis selbst. Die hie und da auftauchenden Funktionen »pr_err()« und »pr_info()« dienen der Ausgabe von (Debug-)Informationen im Syslog. Das sehen Sie elegant in einem Terminal mittels des Kommandos »sudo tail -f /var/log/kern.log« fortwährend ein.

Ein Makefile (Listing 2) steuert die Generierung des Kernel-Moduls »ts.ko« aus dem Quellcode »ts.c«. Achten Sie hier auf die Schreibweise »Makefile« und erstellen Sie die Einrückungen per Tabulator.

obj-m += ts.o
KDIR = /lib/modules/$(shell uname -r)/build
all:
        make -C $(KDIR) M=$(shell pwd) modules
clean:
        make -C $(KDIR) M=$(shell pwd) clean

Bringen Sie vor dem Erstellen des Moduls Ihr System auf den aktuellen Stand und installieren Sie gegebenenfalls noch das Paket build_essential (Listing 3). Liegen das Makefile und der Quellcode »ts.c« im selben Verzeichnis, generiert ein simpler Aufruf von »make« das Modul (Abbildung 4). Mit Root-Rechten ausgestattet, laden Sie es per »insmod ts.ko« in den Kernel.

$ sudo apt update
$ sudo apt dist-upgrade
$ sudo apt install build-essential

Abbildung 4: Das Generieren, Laden und Einsetzen des Moduls.

Nun steht im Verzeichnis »/proc/« die neue Datei »/proc/task_struct« zur Verfügung, die Sie beispielsweise per »cat /proc/task_struct« auslesen können.

Schreiben lernen

Wollen neben dem Auslesen von Daten über eine Proc-Datei auch Konfigurationsarbeiten vornehmen, müssen Sie eine Schreibfunktion implementieren. In diesem Fall lässt sich »proc_create_single_data()« nicht mehr ohne etwas Trickserei einsetzen. Sie erlaubt keinen direkten Zugriff auf die Struktur »struct proc_ops«, den Sie benötigen, um die Adresse der Schreibfunktion zu hinterlegen.

Die Struktur »struct proc_ops« speichert Adressen von Zugriffsfunktionen, die unter anderem mit den Syscalls »open()«, »close()«, »read()« und »write()« korrespondieren. Ruft eine Applikation »open()« mit dem Namen der Proc-Datei auf, aktiviert das im Modul die korrespondierende und zu implementierende Funktion »proc_open()«. Das gilt analog für »close()« (»proc_close()«), »read« (»proc_read«), »write()« (»proc_write()«) und noch ein paar andere, in diesem Kontext irrelevante Funktionen.

Die Liste mit den Funktionsadressen (»struct proc_ops«) übergeben Sie dem Kernel per »proc_create()« oder »proc_create_data()« nebst dem Namen der neuen Proc-Datei, den Zugriffsrechten und dem Ort, an dem die Datei im Proc-Filesystem auftauchen soll.

Provokateure

Um per Proc-File eine Konfiguration vorzunehmen, müssen Sie im Modul die Methode »proc_write()« implementieren, die der Kernel aufruft, sobald eine Applikation auf die Proc-Datei schreibt. Sie kopiert die vom Programm beim Aufruf im Applikationsspeicher (Userspace) abgelegten Daten in den Kernel – ein direkter Zugriff ist hier ja nicht erlaubt. Dann interpretiert sie die Daten und führt die innerhalb der Funktion implementierte Aktion aus. Das alles muss aber sehr sorgsam passieren, damit nicht versehentlich (oder durch eine bösartige Applikation provoziert) mehr Daten in den Kernel wandern, als der dort dafür vorgesehene Speicherplatz aufnehmen kann. Zum Datentransfer selbst dient die Funktion »copy_from_user()«, die Sie mit dem Wohin, Woher und Wie viel parametrieren.

Ein Beispiel soll die Zusammenhänge klarer machen. Listing 4 zeigt den Quellcode für das Modul »procfiles.ko«, mit dem sich dynamisch Proc-Dateien unterhalb des Proc-Verzeichnisses »/proc/linux-magazin/« anlegen lassen. Dazu erzeugt das Modul erst einmal die Proc-Datei »create«. Für jede dort hineingeschriebene ASCII-codierte Zahl erzeugt das Modul eine weitere Proc-Datei, deren Name der Nummer entspricht. Beim Entladen des Moduls werden sämtliche Proc-Dateien und auch das erstellte Unterverzeichnis wieder entfernt.

Um das zu realisieren, müssen Sie neben der Initialisierungs- und Deinitialisierungsroutine des Moduls (»procfiles_init()« und »procfiles_exit()«) die Methoden »procfiles_seq_open()«, »proc_show()« und nicht zuletzt »proc_write()« implementieren.

Die Methode »proc_show()« (Zeile 9) ist prinzipiell identisch mit der bereits vorgestellten Funktion »ts_show()«. Neben Informationen aus dem Task-Control-Block liefert sie Informationen zum Sequence File, insbesondere die Größe und die Anzahl der gespeicherten Bytes. Der Ausgabe lässt sich entnehmen, dass man in einem Singlefile maximal 4 KByte Daten ablegen kann.

Bei der Methode »procfiles_seq_open()« (Zeile 19) handelt es sich um einen Einzeiler, der die Funktion »single_open()« aufruft. Die Modulinitialisierung (»procfiles_init()«, ab Zeile 50) legt in unserem Beispiel ein Unterverzeichnis »/proc/linux_magazin/« an und erzeugt darin unter dem Namen »create« die erste Proc-Datei. Beim Aufruf von »proc_create_data()« übergeben Sie die Liste der Methoden (»proc_fops« vom Typ »struct proc_ops« ab Zeile 23). Hier fällt auf, dass die Liste nicht nur die Open- und die Write-Funktionsadressen umfasst, sondern noch die Adressen der Funktionen »seq_read()«, »seq_lseek()« und »single_release«. Die sind im Sequence-File-Subsystem des Kernels definiert.

#include <linux/module.h>
#include <linux/proc_fs.h>
#include <linux/seq_file.h>
static struct proc_dir_entry *parent;
static struct proc_dir_entry *procdirentry;
static ssize_t proc_write(struct file *filp, const char *ubuf, size_t len, loff_t *off);
static int proc_show(struct seq_file *m, void *v) {
  char buffer[128];
  seq_printf(m, " comm: \"%s\"\n", __get_task_comm(buffer, sizeof(buffer), current));
  seq_printf(m, "  pid: %d\n", current->pid);
  seq_printf(m, "    m: %px\n", m);
  seq_printf(m, " size: %lu\n", m->size);
  seq_printf(m, "count: %lu\n", m->count);
  return 0;
}
static int procfiles_seq_open(struct inode *devfile, struct file *instance) {
  return single_open(instance, proc_show, NULL);
}
static struct proc_ops proc_fops = {
  .proc_open    = procfiles_seq_open,
  .proc_read    = seq_read,       // predefined
  .proc_write   = proc_write,
  .proc_lseek   = seq_lseek,      // predefined
  .proc_release = single_release, // predefined
};
static ssize_t proc_write(struct file *filp, const char *ubuf, size_t len, loff_t *off) {
  char buffer[128];
  int ret, to_copy, not_copied;
  long number;
  memset(buffer, 0, sizeof(buffer));
  to_copy = min(len, sizeof(buffer));
  not_copied = copy_from_user(buffer,ubuf,to_copy);
  ret = kstrtol(buffer, 0, &number);
  pr_info("profile_write: %s - number: %ld\n", buffer, number);
  if (number <= 0) {
    pr_err("number not valid");
    return -EFAULT;
  }
  snprintf(buffer, sizeof(buffer), "%ld", number);
  procdirentry=proc_create_data(buffer, 0444 , parent, &proc_fops, NULL);
  *off += to_copy - not_copied;
  return to_copy-not_copied;
}
static int __init procfiles_init(void) {
  parent = proc_mkdir("linux-magazin", NULL);
  if (parent==NULL) {
    pr_err("proc_mkdir failed");
    return -EFAULT;
  }
  procdirentry=proc_create_data("create", 0666, parent, &proc_fops, NULL);
  if (procdirentry==NULL) {
    proc_remove(parent);
    pr_err("proc_create_data failed");
    return -EFAULT;
  }
  return 0;
}
static void __exit procfiles_exit(void) {
  proc_remove(parent);
}
module_init(procfiles_init);
module_exit(procfiles_exit);
MODULE_LICENSE("GPL");

Eine Wahl lassen

Der Eintrag für »seq_lseek()« deutet bereits an, dass das Singlefile auch mit dem wahlfreien Zugriff zurechtkommt. Statt Byte für Byte zu lesen, springen lustige Applikationen mithilfe des Systemaufrufs »lseek()« verschiedene Positionen innerhalb der Datei an. Sie starten in der Mitte, lesen dann am Anfang und genehmigen sich schließlich die letzten Bytes der Proc-Datei.

Die für uns jetzt interessante Funktion »proc_write()« ab Zeile 31 definiert einen Puffer, der später die Daten aus der Applikation aufnimmt. Darüber hinaus werden einige Variablen definiert, um in jedem Fall die korrekte Menge an Bytes zu kopieren – nicht zu wenig und nicht zu viel. Das stellt das Makro »min()« sicher.

Nach dem Aufruf von »copy_from_user()« stehen die Daten im Puffer zur Verfügung. Per »kstrtoul()« konvertieren Sie den String in eine Nummer, die Sie in der Variablen »number« ablegen. Anschließend konvertieren Sie diese zurück in einen String. Diese zunächst unsinnig erscheinende Aktion stellt sicher, dass am Ende ein verwertbarer String vorliegt und kein Binärmüll die Sicherheit gefährdet. Ein negativer Wert oder Null werden nicht akzeptiert.

Buchmacher

In Zeile 45 legen Sie durch Aufruf von »proc_create_data()« die neue, zusätzliche Proc-Datei mit dem numerischen Namen an. Dann gilt es noch, die Anzahl der geschriebenen Bytes im Offset zu verbuchen (Zeile 46) und sie auch als Wert zurückzugeben.

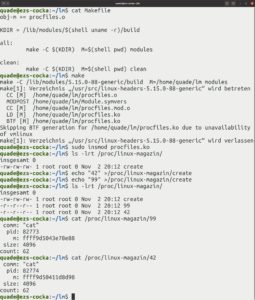

Abbildung 5 zeigt das angepasste Makefile (hier steht in Zeile 1 »procfiles.o« statt »ts.o«), die Generierung des Moduls, das Laden und schließlich den schreibenden und lesenden Zugriff auf die Proc-Dateien. Der Schreibzugriff auf die Datei »create« erzeugt die beiden Proc-Dateien »42« und »99«. Beim Entladen des Moduls entfernt der Kernel die Proc-Dateien und das Proc-Verzeichnis wieder.

Abbildung 5: Proc-Dateien bieten eine intuitiv bedienbare Konfigurationsschnittstelle.

Ausblick

Das Studium der Funktionsprototypen und der Struktur »struct proc_ops« in der Kernel-Header-Datei »proc_fs.h« offenbart, dass das Proc-Filesystem noch erheblich mehr Funktionalität zu bieten hat. Besonders erwähnenswert ist dabei die Funktion »proc_set_size()«, die es ermöglicht, einer Proc-Datei eine Größe zuzuordnen. Im Dateimanager beziehungsweise beim Aufruf von »ls -l« tauchen virtuelle Dateien ja zumeist mit einer Größe von 0 Bytes auf.

Auch die Ownership lässt sich leicht anpassen: Dazu genügt ein Aufruf von »proc_set_user()« mit den entsprechenden Parametern. Und falls die Proc-Datei in jedem Fall immer frische Daten liefern soll, greift man auf die hier nur am Rand gestreiften Sequence Files zurück. Aber das ist ein Thema für eine andere Folge der Kern-Technik. (jlu)
