Wenn das Netzwerk nicht funktioniert, ist solides Grundlagenwissen gefragt. Dieser Teil der LPI-Reihe beschäftigt sich mit dem TCP/IP-Stack, den IP-Adressen und ihrer Konfiguration.

Viele Geräte im Internet müssen eindeutig erreichbar sein. Das Ansprechen erfolgt auf technischer Ebene über IP-Adressen, einer 32 Bit langen Zahl, die zur besseren Lesbarkeit aus vier dezimale Zahlen von 0 bis 255 besteht. In der Sprache des Internets ist eine solche Zahl ein Oktett. Vier Oktette, getrennt durch Punkte, ergeben die Dotted-Quad-Notation. Ein Beispiel ist die IP-Adresse 192.0.2.67 aus dem per RFC für solche Zwecke vorgesehenen TEST-NET.

Die Angabe einer IP-Adresse reicht einem Computer bereits aus, um einen Kommunikationspartner ausfindig zu machen. Mit den IP-Namen des Domain Name System (DNS) wie zum Beispiel »www.linux-magazin.de« hat das übrigens nur wenig zu tun.

Die zentrale Registratur ICANN [1] hat ursprünglich monopolartig alle IP-Adressen vergeben, damit waren sie eindeutig und einmalig. Aus praktischen Gründen gibt es heute für fast jeden Kontinent eine eigne Regional Internet Registry (RIR). So vergibt das Réseaux IP Européens Network Coordination Centre (RIPE NCC) die Adressen für Europa und den Mittleren Osten, in Nordamerika ist die American Registry for Internet Numbers (ARIN) zuständig, weitere RIRs kümmern sich um den Rest der Welt [2]. In der Praxis verteilen sie Kontingente von Adressen an Internet Service Provider, die wiederum einzelnen Kunden ein Stück vom Kuchen abgeben.

Adressen und Netze

Um die Vielzahl der Adressen zu ordnen, sind die IP-Adressen hierarchisch in Netze und Unternetze angeordnet. Können zwei Geräte unmittelbar durch ein direktes Kabel, mit Hilfe eines Switch oder eines Hub, aber ohne zwischengeschalteten Router miteinander kommunizieren, so liegen sie in einem Segment. Damit nun ein sendendes Gerät herausfindet, ob der Kommunikationspartner im selben oder einem anderen Subnetz liegt, sind die 32 Bits jeder IP-Adresse in zwei Teile aufgeteilt: Der vordere Teil gibt das Segment an, der hintere Teil nummeriert die Geräte in diesem Subnetz durch.

Subnetze können unterschiedlich viele Geräte umfassen, daher muss zu jeder IP-Adresse vermerkt sein, wie groß ihr zugehöriges Segment ist. Praktisch legt dies die Netzmaske fest, die jenen Teil der IP-Adresse maskiert, der zum Subnetz gehört. Weil die Subnetzangaben immer im vorderen Teil der Adresse liegen, reicht es, die Anzahl der Bits zu notieren, die die Maske ausmachen.

Ein Beispiel verdeutlicht dies: Die IP-Adresse 192.0.2.67 sei Teil eines Segments, das aus 256 Adressen besteht (192.0.2.0 bis 192.0.2.255). 256 Adressen darzustellen, benötigt 8 Bits. Damit bleiben bei 32 Bits insgesamt noch 24 Bits für die Netzadresse übrig. Aus diesem Grunde würde die Adresse auch als 192.0.2.67/24 bezeichnet. Dies ist die heute übliche CIDR-Schreibweise (Classless Interdomain Routing). Zur Zeit der Altvorderen war die Größe der Netzmaske auf wenige Werte beschränkt, siehe Kasten “Die Legende von den Netzwerk-Klassen”.

Die Entscheidung, wie groß die Netzmaske innerhalb eines zugewiesenen Adressenblocks ist, liegt ganz im Ermessen des zuständigen Netzverantwortlichen. Weist er der Adresse 192.0.2.67 eine Netzmaske aus 28 Bits zu, gehören zum gleichen Segment nur noch die 24 = 16 Adressen von 192.0.2.64 bis 192.0.2.79. Die Netzmaske lässt sich wie eine IP-Adresse als 32-Bit-Zahl darstellen: Bits des Netzanteils sind alle auf 1 gesetzt, jene des Hostanteils auf 0. Dabei ergibt sich für ein /24-Netz die häufige Maske 255.255.255.0, bei einem /28-Netz hingegen 255.255.255.240. Diese Schreibweise für Masken ist notwendig, wenn der Admin das klassische Kommando »ifconfig« zur Konfiguration einer IP-Adresse verwendet.

Alle herhören: Broadcasts

Die Netzmaske legt also die Anzahl der adressierbaren IP-Adressen eines Netzwerks fest. Im obigen Beispiel stehen 8 Bits für die Hostadressen zu Verfügung, womit 256 Adressen möglich sind. Eine besondere Bedeutung kommt den Adressen zu, bei denen alle Host-Bits auf 0 gesetzt sind: Sie kennzeichnen Segmente in ihrer Gesamtheit und werden beim Routing zwischen einzelnen Subnetzen verwendet. Stehen alle Host-Bits auf 1, handelt es sich um die Rundruf-Adresse (Broadcast): So erreichen Pakete alle aktiven Geräte im Segment zugleich. Allerdings antworten heute aus Sicherheitsgründen nur wenige Systeme auf diese Anfragen. Kein Host darf die Netz- oder Broadcast-Adresse eines Subnetzes für sein eigenes Interface verwenden.

Ein verbreiteter Irrtum ist, dass Netzadressen stets durch eine Null im letzten Oktett oder Broadcast-Adressen durch eine 255 repräsentiert seien. Dies gilt nämlich nur bei den durch 8 teilbaren Subnetzen /8, /16 und /24, die allerdings häufig anzutreffen sind. Beispiele zur Berechnung von Adressen stehen im Kasten “Adressenarithmetik”.

123 UND 255 = 123
 45 UND 224 =  32
 67 UND   0 =   0

NEG 255 ODER  10 =   0 ODER  10 =  10
NEG 255 ODER 123 =   0 ODER 123 = 123
NEG 224 ODER  45 =  31 ODER  45 =  63
NEG   0 ODER  67 = 255 ODER  67 = 255

Das kleinste mögliche Segment hat eine Netzmaske, die aus 30 Bits besteht: Die restlichen zwei Host-Bits können genau vier Adressen bilden. Davon ist eine die Netzadresse und eine die Rundruf-Adresse. So bleibt im Mini-Netz noch Platz für genau zwei Partner. Häufig benutzen Admins solche Segmente, um zwei größere Netze zu verbinden, und nennen sie daher Koppelnetze.

Das größte theoretisch vorkommende Netz besitzt nur eine 8-Bit-Subnetzmaske und kann damit gigantische 224-2 = 16 777 214 Geräte verwalten. Schade, dass es kaum einen Switch gibt, der in der Lage wäre, solche Mengen an Geräten auf einmal zu verwalten.

IP-Konfiguration

Soll ein Gerät mit dem Internet verbunden sein, bedarf es eines Anschlusses (Interface). In den meisten Fällen ist er durch eine Netzwerk- oder eine WLAN-Karte realisiert. Denkbar wären aber auch Interfaces, die mit seriellen Leitungen verbunden sind, zum Beispiel über Telefon und PPP, siehe Kasten “Ein ungewöhnliches Interface”.

Unter Linux gibt es eine ganze Reihe weiterer, teilweise virtueller Anschlüsse. Wie diese technisch realisiert sind, ist für die TCP/IP-Konfiguration unerheblich. Alle verfügbaren Interfaces zeigt

ifconfig -a

an. Soll ein Interface eine Adresse erhalten, muss der Admin die Adresse selbst, die Netzmaske sowie das gewünschte Interface zuweisen. Dies kann manuell oder automatisiert geschehen. Ein DHCP-Server im gleichen Segment ist eine Voraussetzung für die automatisierte Variante. Der Aufruf

ifconfig eth0 192.0.2.67 netmask 255.255.255.240 up

konfiguriert das Interface manuell. Die Angabe der Broadcast-Adresse darf entfallen, da sie sich durch IP-Adresse und Netzmaske berechnen lässt. Wenn die Netzmaske fehlt, vergibt »ifconfig« selbstständig einen passenden Wert entsprechend den veralteten Netzklassen (siehe Kasten “Die Legende von den Netzwerk-Klassen”). Ein Interface kann aktiviert oder deaktiviert sein: Mit dem Schlüsselwort »up« wird es aktiv; dies ist der Default bei der Angabe einer Adresse.

Interfaces dürfen theoretisch mehr als eine einzelne Adresse besitzen. Der Konfigurationsbefehl »ip«, Teil der Pakete »iproute« oder »iproute2« in fast allen modernen Distributionen, eignet sich für deren Zuteilung und für eine Reihe weitergehender Konfigurationen. Das mächtigere »ip« ist seit Längerem als Ersatz für »ifconfig« vorgesehen, aber Administratoren als notorische Traditionalisten wollen sich offenbar von dem Klassiker nicht so recht trennen.

Besondere Netze

Einige Netzadressen sieht RFC 3330 [7] für besondere Zwecke vor. So erreicht die einsame Adresse 127.0.0.1 in dem ungewöhnlich großen Netz 127.0.0.0/8 immer das eigene System über das Loopback-Interface »lo«, das häufig auf den Namen »localhost« hört.

Für den internen Gebrauch oder für Testzwecke stellt RFC 1918 die Bereiche 10.0.0.0/8, 172.16.0.0/12 und 192.168.0.0/16 bereit, die sich natürlich auch in kleinere Subnetze aufteilen lassen. Pakete, die an diese Adressen gerichtet sind, werden im Internet nicht weitergeleitet. Um dennoch private Adressen mit dem Internet zu verbinden, können NAT (Network Address Translation) oder die Spezialform Masquerading sie übersetzen [5].

Eine ähnliche Funktion hat das Link-Local-Netz 169.254.0.0/16 aus RFC 3330: Wenn ein Gerät nach dem Systemstart seine eigene IP-Adresse nicht herausfinden kann, etwa weil es keine feste IP-Adresse besitzt und der DHCP-Dienst nicht antwortet, darf das System eine beliebige Adresse aus diesem Bereich temporär wählen.

Der Netzblock 224.0.0.0/4 ist für Multicast-Anwendungen vorgesehen. Vereinzelt verwendet Netzwerkmanagement-Software diesen Bereich, aber ebenso wie einige exotische Web-TV-Protokolle haben diese Adressen kaum Bedeutung. Den Bereich 240.0.0.0/4 reserviert der RFC schließlich “for Future Use”.

Routing

Router verbinden Subnetze miteinander. Solche Geräte besitzen mindestens zwei Netzwerkadressen und kennen Regeln, wie Pakete von einem Segment in das nächste zu leiten sind, damit sie ihre Ziele im weitverzweigten Internet finden. Große Router verfügen daher über Interfaces in Dutzende von Netzen. Technisch bringt jedes Linux-System die Voraussetzungen mit, um selbst als Router zu arbeiten, aber das ist Inhalt eines anderen LPI-Artikels.

Ob ein Computer seine Kommunikationspartner im selben Segment erreicht oder nicht, findet er aus der eigenen und fremden IP-Adresse mit Hilfe der Netzmaske heraus. Liegt das Ziel nicht im lokalen Netz, ist ein Vermittler einzuschalten. Ein Router kann sich für jedes Netz im Internet um die weitere Zustellung kümmern. Bei der Unzahl von Netzen wäre eine solche Tabelle jedoch nur schwer handhabbar. Daher ist ein Router erforderlich, der sich um alle Netze kümmert, die nicht explizit bekannt sind. Die Konfiguration eines solchen Default Gateway geschieht mit dem Kommando »route«:

route add default gw 192.0.2.254 eth0

Ein Gateway hat ebenfalls eine IP-Adresse im lokalen Netzsegment, traditionell entweder die letzte oder die erste frei vergebbare Adresse.

Das folgende Beispiel sendet alle Pakete, die nicht lokal sind, an den Router 192.0.2.254 über das Interface »eth0«. Die Angabe des Interface darf entfallen, wenn dies anhand der IP-Konfiguration der eigenen Interfaces eindeutig ist. Das Kommando »route -n« gibt die Routingtabelle aus:

Kernel IP Routentabelle
Ziel       Router       Genmask        Iface
192.0.2.0  0.0.0.0      255.255.255.0  eth0
0.0.0.0    192.0.2.254  0.0.0.0        eth0

Die erste Zeile mit Einträgen beschreibt das lokale Netz 192.0.2.0/24. Es benötigt keinen Router (»0.0.0.0«) und ist somit über das Interface »eth0« direkt angeschlossen. Die zweite Zeile legt einen Router mit der IP-Adresse 192.0.2.254 fest und sendet dort alle Pakete hin, die nicht durch eine vorherige Regel bearbeitet wurden. Die Zielangabe 0.0.0.0 ist ein Synonym für die Default-Route.

Protokolle

Ein Client-Programm tauscht sich mit dem Server-Programm über eine festgelegte Sprache aus. Dieses Protokoll definiert alle möglichen Anweisungen, Fragen und Antworten darauf. Es erfüllt dabei höchst unterschiedliche Zwecke, die beispielsweise von der Übertragung eines einzelnen Datenpakets an eine IP-Adresse (IP) bis zur Übertragung einer Nachricht per E-Mail (SMTP) reichen. Häufig greifen komplexe Protokolle auf einfachere zurück. Referenzmodelle machen die so entstehende Hierarchie besser verständlich.

International hat sich dazu das Open Systems Interconnection Reference Model, kurz OSI-Modell, mit sieben Schichten durchgesetzt, obgleich es ein viel generischerer Ansatz ist als der heute weithin verbreitete TCP/IP-Stack mit seinen vier Schichten. Der Begriff TCP/IP-Stack fasst umgangssprachlich eine Vielzahl von Protokollen zusammen. Sie stammen aus der Anfangszeit des Internets und sind in Standard-ähnlichen RFC-Dokumenten (Request for Comments) beschrieben. Abbildung 1 illustriert die Zusammenhänge einiger Protokolle in beiden Modellen.

Für Netzwerk-Verantwortliche sind zunächst die Netzwerk- und die Transport-Schicht von Bedeutung. Die Netzwerkschicht kümmert sich um den Versand einzelner Pakete an entfernte Ziele. Die Transportschicht sorgt dafür, dass auch komplexere Daten dort ankommen.

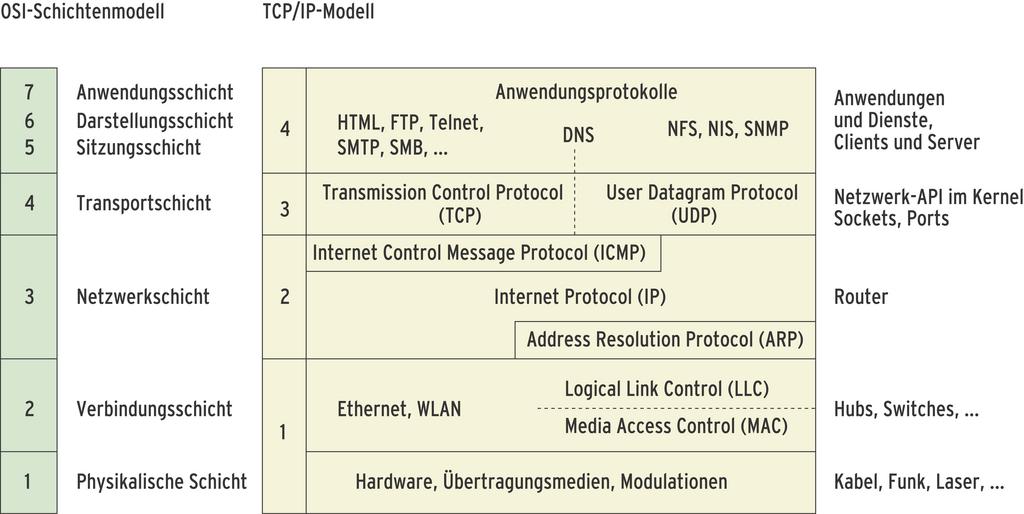

Abbildung 1: Netzwerkprotokolle bauen aufeinander auf. Obgleich der TCP/IP-Stack die dominierende Architektur im Netzwerkbereich ist, wird das OSI-Schichtenmodell oft als Referenz herangezogen.

Schicht Nummer drei

Die Basis von TCP/IP ist das Internet-Protokoll (IP) auf OSI-Ebene 3. Die Behandlung von IP-Adressen und das Routing dorthin gehört zu seinen Aufgaben. IP transportiert einzelne Datenpakete unterschiedlicher Größe und garantiert nicht, dass alle Pakete auch ankommen oder in jener Reihenfolge beim Empfänger eingehen, in der sie der Absender verschickt hat.

Ein Partner bei dieser Arbeit auf gleicher Ebene ist das Internet Control Message Protocol (ICMP), das IP bei Fehlern oder zu Diagnosezwecken heranzieht. Es ist Bestandteil jeder TCP/IP-Implementierung. ICMP-Meldungen werden entweder durch andere Protokolle ausgelöst oder von Programmen wie »ping« oder »traceroute« benutzt, um eine Verbindung zu testen. Sonst sorgen nur Fehlerzustände in anderen Protokollen für das Versenden von ICMP-Meldungen, beispielsweise wenn ein Zielsystem nicht erreichbar oder ein angeforderter Dienst nicht verfügbar ist.

Netzwerk testen

Das Kommando »ping« sendet an das ihm übergebene Gerät eine Aufforderung, sich zu melden (ICMP-Echo-Request). Eine Antwort (Echo-Reply) erhält es nur dann, wenn die Pakete am Ziel ankommen und auch ihren Weg zurück finden. Damit lässt sich die Erreichbarkeit von Rechnern oder Geräten (wie Routern) testen.

Ohne Optionen aufgerufen läuft »ping« so lange, bis ein [Strg]+[C] es abbricht. Die Option »-c« legt die Anzahl der zu verschickenden Pakete fest. Mit Option »-i« wartet »ping« die angegebene Zeit in Sekunden zwischen den Paketen. Das Versenden festgelegter Paketgrößen statt der Voreinstellung von 56 Oktetten macht »-s« möglich.

Damit Pakete nicht unendlich lange durch das Netz geistern, besitzt jedes Paket mit dem TTL-Wert (Time to Live) ein Verfallsdatum, das vermeidet Endlosschleifen. Die Option »-t« testet dieses Verhalten:

ping -c 4  -i 2  -t 20  192.0.2.99

Der TTL-Wert darf zwischen 1 und 255 liegen, bei den meisten Linux-Distributionen ist initial »64« in »/proc/sys/net/ipv4/ip_default_ttl« eingestellt. Jeder am Transport beteiligte Router vermindert diesen Wert um 1, bis er 0 erreicht. Dann ist das Paket ungültig, der Router verwirft es und sendet eine Benachrichtigung per ICMP an den Absender (ICMP Time Exceeded).

Das mit »ping« verwandte Programm »traceroute« ermittelt den Weg der Pakete über die dazwischen liegenden Router per ICMP. Hierzu verschickt es Pakete, mit begrenzter Lebensdauer. Ist der TTL-Wert auf 1 gesetzt, kommt das Paket lediglich bis zum nächsten Router. Mit einem TTL-Wert von 2 erreicht es den übernächsten Router und so fort. Eine Alternative zu »traceroute« stellt »mtr« bereit, das die Ausgabe regelmäßig aktualisiert.

Wichtige Lernziele

Die IP-Konfiguration ist eine zentrale Aufgabe für Admins: Netzmasken etablieren Subnetze; Routing verbindet sie untereinander. Das OSI-Schichtenmodell liefert die Grundlage, um sich in Netzwerkfragen präzise mit Berufskollegen auszutauschen. Diagnosewerkzeuge zeigen, ob die Einstellungen auch wirksam waren. Jetzt fehlen nur noch Daten, die zu übermitteln sind.
