Nach dem Structured-Light-Prinzip lässt sich ein kostengünstiges und zuverlässiges Verfahren für räumliche Scans erzielen. Voraussetzungen sind neben einem handelsüblichen Projektor und einer Digicam ein paar Kunstgriffe aus der mathematischen Algorithmen-Kiste.

3D-Scanner aus Industrie und Forschung tasten räumliche Objekte meist mit einer Laseroptik und Spezialkameras ab. Bei der Investition etlicher Tausend Euro muss der Einsatzzweck des Scanners entsprechend einträglich sein. Das Berliner Fraunhofer Heinrich-Hertz-Institut hat nun ein Verfahren entwickelt, das 3D-Scans binnen weniger Sekunden mit einem handelsüblichen Projektor und einer Digitalkamera erstellt.

Das für Gesichter optimierte Verfahren basiert auf dem so genannten Structured-Light-Prinzip. Es projiziert ein Farbstreifenmuster auf die Haut, das die Digitalkamera aufnimmt. Die räumliche Tiefe berechnet es aus der Verzerrung des aufgenommenen Musters. Als Resultat entsteht ein Drahtgitter, das 3D-Programme auch als solides, schattiertes Objekt darstellen. Dient ein Foto des gescannten Gesichts als Textur, entsteht ein realistisch wirkendes räumliches Modell (Abbildung 1), das sich anders als zweidimensionale Fotos jedoch animieren lässt.

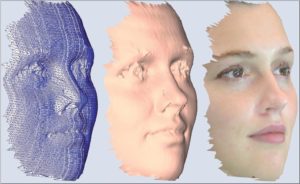

Abbildung 1: Das Ergebnis des Scans ist ein räumliches Gitter (Mesh, links). 3D-Software schattiert das Gitter entweder (Mitte) oder überzieht es mit einer Foto-Textur (rechts).

Die Herausforderung bei dem von [1] und [2] inspirierten Verfahren besteht zum größten Teil darin, das Signalrauschen auszugleichen, das sich aus den schwankenden Reflexionseigenschaften der Haut, ungünstiger Beleuchtung und der Unvollkommenheit optischer Sensoren ergibt. Gelingt dies, steht ein Verfahren zur Verfügung, das gegenüber konventionellen Laserscans zwei Vorteile bietet: Es reicht eine einzelne Aufnahme mit der Digitalkamera, um es auch für bewegte Objekte einzusetzen. Außerdem funktioniert es kostengünstig mit Consumer-Hardware (Abbildung 2). Die wissenschaftlichen Details liefern [3] und [4].

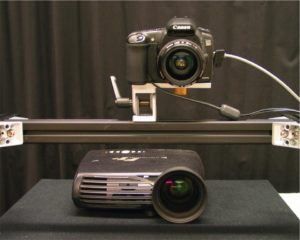

Abbildung 2a und 2b: Um die räumliche Form des Gesichts zu ermitteln, reicht handelsübliche Hardware aus: Ein Projektor, der ein Muster auf das Gesicht des Probanden wirft, und eine hinreichend gut auflösende Digitalkamera, deren Bilder dann auszuwerten sind.

Abbildung 2a und 2b: Um die räumliche Form des Gesichts zu ermitteln, reicht handelsübliche Hardware aus: Ein Projektor, der ein Muster auf das Gesicht des Probanden wirft, und eine hinreichend gut auflösende Digitalkamera, deren Bilder dann auszuwerten sind.

Alles Linux – fast alles

Die Entwicklung des Systems fand vollständig unter Linux mit Hilfe von Tools wie dem G++-Compiler und Vim statt. Zum Testen und Simulieren verschiedener Algorithmen benutzten die Entwickler R, eine Computersprache für statistisches Rechnen [5]. Erste Prototypen implementierten sie mit der Computer-Vision-Bibliothek Vigra [6], die mit C++-Templates arbeitet. Mit dem C++-Cross-Plattform-Toolkit Fox [7] programmierten sie die grafische Oberfläche.

Dass die Entwicklung vollständig unter Linux stattfand, scheint dem fertigen System nichts zu nützen: Es lässt sich derzeit nur unter Windows betreiben, da der Treiber für die Softwaresteuerung der benutzten Kamera, einer Canon EOS 20D, nur für diese Plattform verfügbar ist.

Ein projiziertes Muster mit bestimmten Eigenschaften

Das Ziel beim 3D-Scan nach dem Structured-Light-Prinzip besteht darin, in der Aufnahme jeden auf das räumliche Profil projizierten Punkt seinem Ursprung zuzuordnen. Projiziert man im Extremfall nur einen Punkt, ist der natürlich leicht zu identifizieren. Dann wären allerdings sehr viele Aufnahmen nötig, um das ganze Gesicht abzutasten. (Das sehr zuverlässige Ein-Punkt-Verfahren nehmen Experimente gern als Referenz.) Im anderen Extrem bestrahlt ein Projektor jeden Punkt der Szene mit andersfarbigem Licht. Hier reicht theoretisch eine Aufnahme. Die große Zahl der benötigten Farben macht eine Zuordnung in der Praxis jedoch unmöglich.

Die hier vorgestellte Lösung wählt ein für den Einsatzzweck optimiertes Verfahren: Das projizierte Muster besteht aus horizontalen, farbigen Linien (Abbildung 3). Zwischen ihnen liegen unbeleuchtete Streifen. Um die Zuordnung der Farbstreifen zu erleichtern, kommen nur sieben Farben mit voll gesättigten RGB-Farbkanälen zum Einsatz: Die Grundfarben Rot, Grün und Blau, die Kombinationen zweier Grundfarben, Cyan, Magenta und Gelb, sowie Weiß, die Kombination aller drei Grundfarben.

Abbildung 3: Das projizierte Muster garantiert maximale Farbkontraste. Die Reihenfolge der nur sieben verschiedenen Farbstreifen ist auf möglichst seltene Wiederholung der Reihenfolge optimiert. Zwischen den Linien liegen jeweils unbeleuchtete Streifen.

Das Muster enthält also Streifen immer wiederkehrender Farben. Bei der Zuordnung von Ausgangsmuster und projizierter Linie hilft jedoch die Reihenfolge der Farben. Sie ist daher so gewählt, dass sie eine maximale Periode aufweist, die sieben Farben also möglichst selten in der gleichen Reihenfolge auftreten. Für ausreichenden Kontrast unterscheiden sich aufeinanderfolgende Streifen außerdem in mindestens zwei Farbkanälen.

Subpixel-Streifenerkennung

Zunächst sind in der Aufnahme des mit dem Muster bestrahlten Gesichts die horizontalen Streifen zu lokalisieren. Die Grundfarben-Streifen erscheinen in der Aufnahme als Helligkeitsmaxima. Die Genauigkeit beim Bestimmen des Mittelpunkts der farbigen Linien steigert ein Subpixel-Parabel-Fitting (Abbildung 4). Es errechnet aus der Lage der hellsten Pixel eine Parabel – statt des hellsten Pixels zählt nun die Parabelspitze als Maximum. Das funktioniert selbst dann noch gut, wenn ein übersteuerter optischer Sensor mehrere benachbarte Pixel mit maximaler Sättigung ausweist.

Abbildung 4: Ein Parabel-Fitting errechnet die Lage der Streifenzentren auf Subpixel genau und gleicht außerdem das Übersteuern des optischen Sensors aus.

Eine adaptive Farbklassifizierung kompensiert

Bei der Zuordnung vom ursprünglichen zum projizierten Streifen anhand der Farbe muss die Farbklassifizierung mit ungünstigem Umgebungslicht, mit durch Schweiß oder Makeup hervorgerufenen schwankenden Reflexionseigenschaften der Haut sowie mit einer nicht perfekt arbeitender Hardware (Kamera, Projektor) zurechtkommen.

Versuche haben gezeigt, dass sich die gemessenen Farben der erkannten Streifen in einer RGB-Raumdarstellung zwar grob entlang der Achsen verteilen, die von Schwarz in Richtung der gesättigten Vollkanal-Farben gehen (Abbildung 5). Der Verlauf der Achsen im Farbraum weicht in der Praxis je nach Umgebungslicht oder Hautbeschaffenheit allerdings stark von den geometrischen Achsen ab.

Abbildung 5: In einem Rot-Grün-Blau-Farbraum abgebildet, ballt sich die Dichte an den Achsen, also bei den Grundfarben, die den Streifenfarben entsprechen.

Solche Farbverschiebungen kompensiert ein Verfahren aus der Clusteranalyse, der Kmeans-Algorithmus. Er passt Lage und Verlauf der Achsen an die realen Lichtverhältnissen an. Die klassischen Kmeans-Verfahren liefern allerdings keine Linien, sondern Punkte, die Zentren von Werteclustern markieren. Das iterative Vorgehen lässt sich jedoch auch auf Prototyp-Linien anwenden, die die langgestreckten Cluster möglichst zentral durchlaufen (Abbildung 7):

• Klassifizierung mit aktuellen Parametern: Jedes Pixel bekommt
  die Farbe zugewiesen, deren Prototyp-Linie es am nächsten
  liegt.
• Anpassen der Parameter an die aktuelle Klassifizierung: Die
  Prototyp-Linien werden an den entstandenen Clustern neu
  ausgerichtet.

Der Vorgang ist beendet, sobald ein Durchlauf keine signifikanten Veränderungen mehr bewirkt. Im Allgemeinen ist dies nach fünf Iterationen der Fall.

Abbildung 6: Welcher Weg ist der kürzeste? Die Zahl der Routenvarianten durch die Städte A bis D beträgt n Fakultät.

Abbildung 7: Ein Kmeans-Verfahren verschiebt die Farbachsen so, dass sie zentral durch die Farbcluster laufen. Dies gleicht zum Beispiel Verschiebungen der Hautfarbe aus.

Ahnenforschung für Fortgeschrittene

Korrespondenzen zu bestimmen, also die erkannten Linien im projizierten Muster ihrem Ursprung zuzuordnen, bildet das Herzstück der 3D-Rekonstruktion. Dabei handelt es sich um ein typisches kombinatorisches Optimierungsproblem (siehe Kasten “Kombinatorische Optimierungsprobleme”). Wegen des Signalrauschens und der Tatsache, das die Steifenfarben mehrfach wiederkehren, lässt sich ein einzelner Streifen seinem Pendant im projizierten Muster nicht eindeutig zuordnen. Erst mit einem übergreifenden Vergleich, der die farbliche Übereinstimmung und die Richtigkeit der Farbabfolge für alle Streifenpaare zugleich in Betracht zieht, klappt dies trotz einzelner Zuordnungsfehler.

Kombinatorische Optimierungsprobleme

Eine der bekanntesten kombinatorischen Optimierungsaufgaben ist das Problem des Handlungsreisenden (Traveling-Salesman-Problem): Welche ist die kürzeste Route durch eine Anzahl von vorgegebenen Städten (Abbildung 6)? Kombinatorisch heißt die Optimierungsaufgabe deshalb, weil die Wahl einer Teilstrecke Auswirkungen auf die restliche Route hat. Die global-optimale Lösung ergibt sich aus einer Kombination von untereinander abhängigen Teillösungen. Abbildung 6: Welcher Weg ist der kürzeste? Die Zahl der Routenvarianten durch die Städte A bis D beträgt n Fakultät. Für eine global-optimale Lösung haben einerseits gewisse Bedingungen erfüllt zu sein, damit die Lösung überhaupt gültig ist: Der Handlungsreisende muss alle vorgegebenen Stationen erreichen. Die Menge potenzieller Lösungen besteht aus allen Reiserouten durch die Städte in jeder möglichen Reihenfolge. Eine optimale Lösung erzielt unter allen gültigen Lösungen den niedrigsten Wert für eine Kostenfunktion, beim Handlungsreisenden der zurückzulegenden Reisestrecke. Problematisch bei kombinatorischen Optimierungsaufgaben ist das schnelle Anwachsen der Menge potenzieller Lösungen, des so genannten Suchraums. Im Traveling-Salesman-Beispiel gibt es für n Städte genau n! = 1 * 2 * … * n potenzielle Lösungen. Kombinatorische Optimierungsprobleme treten in den verschiedensten Disziplinen auf, beispielsweise: Chipdesign: Planung der Verbindungen der Bauelemente bei minimalem Platzverbrauch. Genom-Sequenzieren: Zerlegen und Zusammenfügen der DNA-Stränge mit maximalem Informationsgehalt. Zur Lösung solcher Probleme gibt es exakte und heuristische Verfahren. Exakte sind im Allgemeinen wesentlich rechenintensiver, finden dafür aber stets die global-optimale Lösung. Heuristische Verfahren erreichen lediglich eine gute Lösung, benötigen allerdings wesentlich weniger Ressourcen und stellen einen Kompromiss zwischen Ressourcenbedarf und Güte der gefundenen Lösung dar.

Eine Kostenfunktion definiert ein Maß für die Güte einer Streifenzuordnung. Sie basiert auf der Summe der farblichen Abweichung und dem Kehrwert der Übereinstimmung bei der farblichen Abfolge. Die Lösung, die für alle Streifen zusammengenommen am wenigsten “Kosten” verursacht, bildet die Basis für das Errechnen der 3D-Koordinaten. Zur Lösung der Optimierungsaufgabe kommt die dynamische Programmierung (vergleiche Kasten “Dynamische Programmierung”) zum Tragen.

naiveFibo( x )
     if x < 2 return x
     return naiveFibo(x-1) + naiveFibo(x-2)
dpFibo( x )
     if x < 2 return x
     prev = 0, cur = 1
     repeat n-1 times
             tmp = prev + cur
             prev = cur
             cur = tmp
     return cur

Mit einer Vision zu den 3D-Koordinaten

Sind die Korrespondenzen zwischen den Streifen im Muster und in der Fotografie gefundenen, so lassen sich die 3D-Koordinaten mittels Triangulation bestimmen – hier realisiert mit Standard-Vision-Methoden [8]. Sie tasten das Gesicht entlang einer horizontalen Linie ab. Neben der horizontalen Position bildet der Betrag, um den ein Streifen in der Aufnahme nach oben oder unten verschoben erscheint, die Basis, um die Raumkoordinaten zu bestimmen (Abbildung 8). Allerdings müssen zusätzlich die optischen Parameter von Kamera und Projektor bekannt sein, also deren Lage relativ zueinander und die Verzerrungen der Linsen. Beides misst eine dem eigentlichen Scan vorausgehende Kalibrierungsroutine [9].

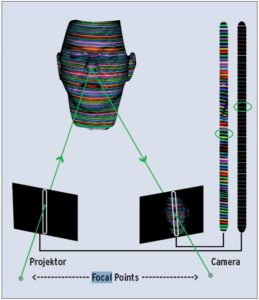

Abbildung 8: Der Scan tastet das Gesicht horizontal ab. Aus dem Höhenversatz der Farbstreifen errechnet sich die räumliche Tiefe.

Ergebnis: Ein 3D-Modell

Noch bilden die ermittelten Punkte im Raum lediglich eine Wolke im Raum, noch kein 3D-Gitter mit festgelegten Verbindungslinien zwischen den Netzmaschen und einer definierten Oberfläche. Dass die Punkte jedoch allesamt auf vertikalen Scanlines liegen, erleichtert das Erzeugen eines Gitters erheblich. Das fertige Modell lässt sich im 3D-Viewer der Scansoftware betrachten.

Der hier vorgestellte Scanner ist auf Gesichter optimiert, lässt sich aber recht leicht für andere Objekte anpassen. Da zur reinen 3D-Rekonstruktion nur ein einziges Bild nötig ist, eignet er sich sogar für bewegte Objekte und allgemein für jedes Szenario, bei dem ein 3D-Scan ohne große Wartezeit entstehen soll. Durch die intelligente Kombination von Signalverarbeitungsalgorithmen entstehen qualitativ hochwertige 3D-Modelle mit hoher Auflösung – selbst unter Einfluss von starkem Umgebungslicht. (pkr/jk)
