Erweiterungen für den Raspberry Pi

Attached on Top

Findige Tüftler und Firmen haben dem Raspberry Pi nützliche bis kuriose Hardware-Erweiterungen spendiert. Das Linux-Magazin liefert eine Übersicht der wichtigsten Zusatzplatinen.

562

Kaum war der Raspberry Pi [1], Kosename Raspi, auf dem Markt, stürzten sich schon die Bastler auf den Rechnerzwerg. Einige von ihnen wollten sich mit dem Anschluss von LEDs nicht zufriedengeben, entwickelten einfache und komplexe Zusatzplatinen für sich und ließen sie später in Serie für jedermann ätzen.

Inzwischen machen auch Firmen mit und es gibt für fast alle Aufgaben geeignete Lösungen: angefangen bei einem Kameramodul über Sensoren, Steuerungsplatinen für die Heimautomation bis hin zu kleinen Soundkarten. Einige besonders interessante und beliebte Erweiterungen stellt der Artikel vor. Bis auf wenige Ausnahmen sind sie bei einschlägigen Elektronikversendern wie Conrad, Reichelt oder ELV erhältlich.

Andocken mit System

Die Hardware-Erweiterungen docken in der Regel an die GPIO-Pins des Raspberry Pi an. Anwender verbinden die Platinen entweder über ein Flachbandkabel oder setzen die Erweiterung direkt auf den Raspi, dann sieht das Ergebnis wie ein Hardware-Sandwich aus. Für derlei Huckepackplatinen gibt es sogar eine Spezifikation der Raspberry Pi Foundation [2]. Sie schreibt neben den Abmessungen der Platine und den Positionen der Bohrlöcher auch ein EEPROM vor. Es teilt dem Raspberry Pi mit, wie die Erweiterung die GPIO-Pins nutzt und welche Hardware sich auf der Platine befindet.

Eine Erweiterung, die dieser Spezifikation folgt, heißt Hardware Attached on Top, kurz HAT. Die Spezifikation ist allerdings nur eine Empfehlung: Bewirbt ein Hersteller seine Raspberry-Pi-Erweiterung als HAT, muss sie nicht zwingend die Spezifikation einhalten.

Bitte lächeln

Die Raspberry Pi Foundation selbst steuert eine der wohl beliebtesten Erweiterungen bei: Das offizielle Kameramodul (Abbildung 1) schießt Bilder mit 5 Megapixeln und kann Videos in den Auflösungen 1080p30, 720p60 und VGA90 aufzeichnen [3]. Der Zugriff auf die Kamera erfolgt über Kommandozeilentools (»raspistill« oder »raspivid« ), Video4Linux (V4L) oder eine entsprechende Bibliothek. Die Kamera schließen Anwender über ein Flachbandkabel an den CSI-Port (Camera Serial Interface) des Raspberry Pi an. Im Handel kostet das Modul knapp 27 Euro. Für rund 3 Euro mehr gibt es eine Variante des Kameramoduls, die auch Infrarotstrahlung erfasst [4], sie ermöglicht Nachtaufnahmen.

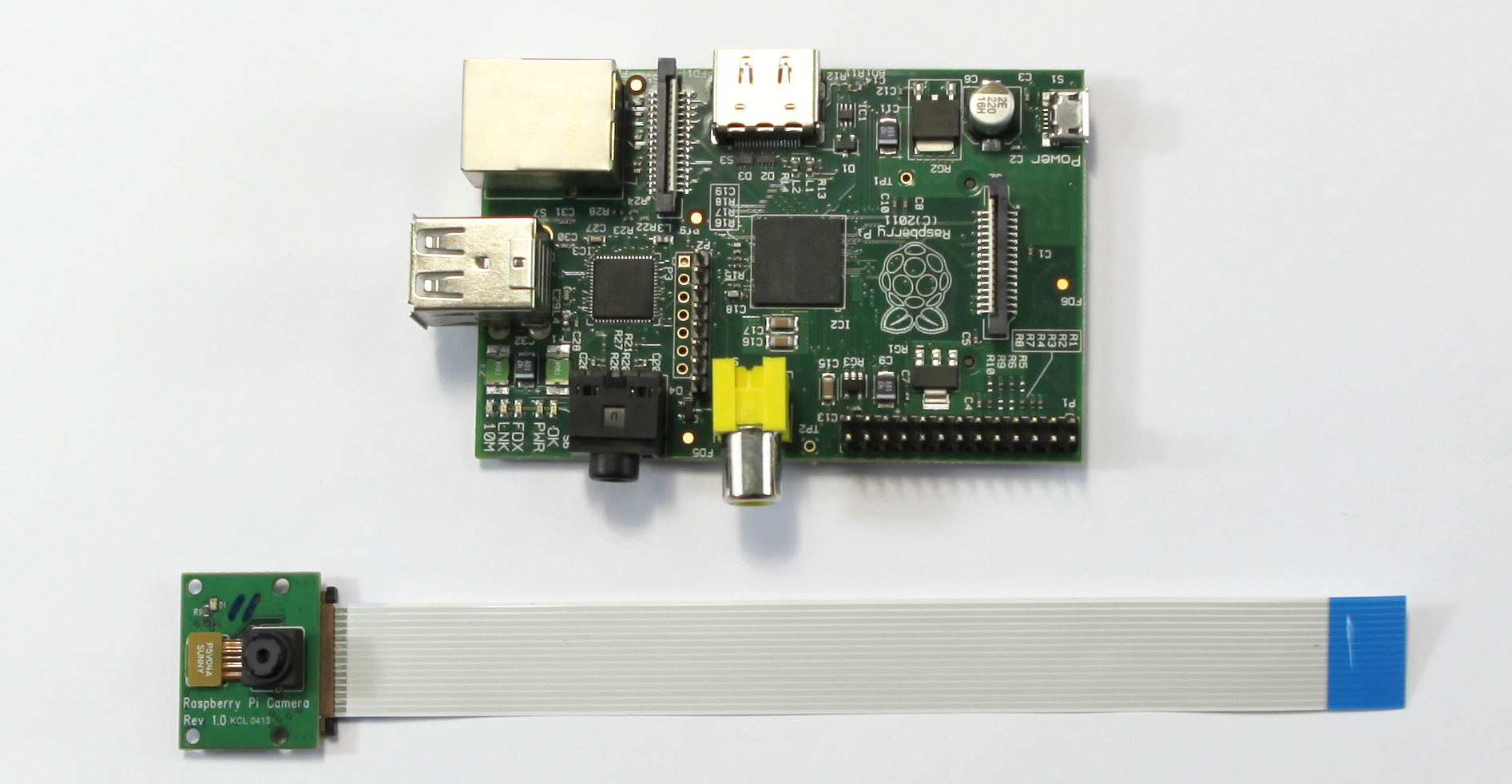

Abbildung 1: Das offizielle Kameramodul für den Raspberry Pi hängt am CSI-Port.

Tabelle 1

Produktübersicht, Teil 1
