Open Source im professionellen Einsatz
Linux-Magazin 11/2004

Netzwerk-Sniffer mit GTK-Oberfläche

Verkehrskontrolle

Grafische Oberflächen mit GTK müssen Entwickler nicht in aufwändigem Spaghetti-Code definieren. Eine ausgefeilte Oberfläche entsteht mit dem GUI-Builder Glade per Drag&Drop. Die Beschreibung im XML-Format lesen Programme zur Laufzeit ein. So entsteht ein Netzwerk-Sniffer mit schöner Oberfläche.

339

Wer wissen möchte, welche Rechner auf dem lokalen Netzwerk ihr Unwesen treiben, und die Anzeige auch gerne noch in einem GUI hätte, der benutzt das hier vorgestellte Skript »capture.pl«. Es schnüffelt die vorbeisausenden Pakete mit Hilfe des CPAN-Moduls »Net::Pcap« (siehe auch[2]) aus der Leitung oder aus dem drahtlosen Netzwerk, dekodiert sie, stellt fest, welche aus dem LAN kommen, und zeigt die gefundenen IP-Adressen in einem Text-View-Widget (siehe Abbildung 1).

Abbildung 1: Das GTK-Programm »capture.pl« zeigt alle Rechner im LAN in einer Liste an.

Neue Adressen platziert es oben und baut dynamisch die Anzeige auf. Im »File«-Menü findet sich ein »Reset«-Eintrag, mit dem Anwender alle gefundenen Adressen aus der Liste löschen. Über »Quit« beendet sich das Programm.

GUI in XML

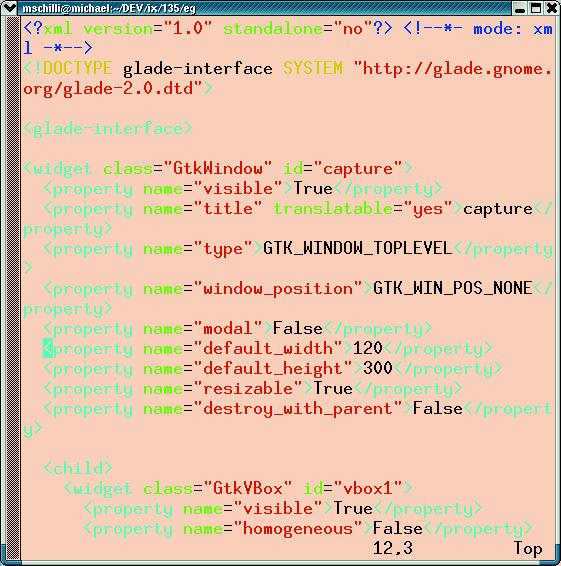

Das Skript definiert die grafische Oberfläche dabei nicht über feste Programm-Anweisungen, sondern liest zur Laufzeit eine XML-Beschreibung ein. Die erstellt der Programmierer mit dem Tool Glade 2 von[3]. Anschließend baut »capture.pl« die Oberfläche auf und verarbeitet ankommende Events.

Dieser Ansatz unterscheidet sich von typischen GUI-Buildern: Sie lassen den Entwickler zwar auch mit Drag&Drop Widgets platzieren und Events definieren, wandeln das Ergebnis jedoch in Code um, der anschließend vom Entwickler noch den letzten Schliff erhält. Einmal von Hand nachbearbeiteter Code ist aber meist nicht mehr vom GUI-Builder einlesbar.

Drag&Drop

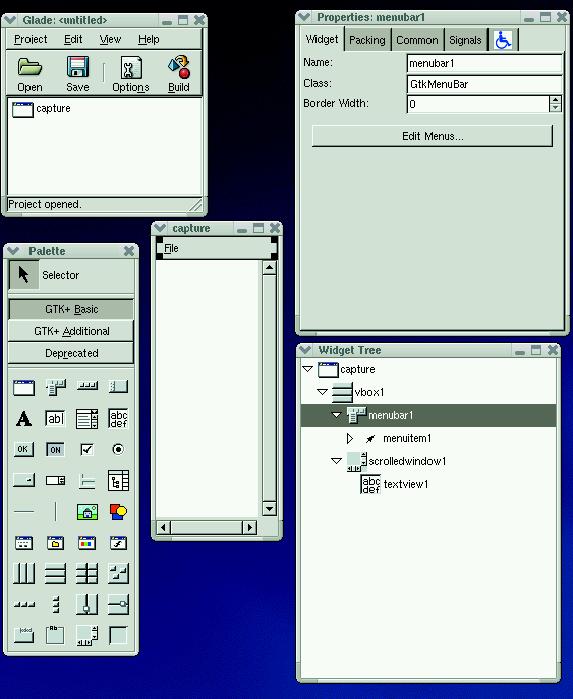

Glade beherrscht beide Verfahren, es generiert wahlweise C-Code oder eben eine XML-Beschreibung, die Programme mit der Bibliothek Libglade verarbeiten. »Gtk2::GladeXML« vom CPAN ist der zugehörige Perl-Wrapper. Abbildung 2 zeigt Glade im Einsatz. Links oben ist das Hauptfenster, mit dem Anwender ein neues Projekt anlegen. Der Werkzeugkasten unten links enthält die verschiedenen Widgets, in der Mitte ist die fertige Applikation zu sehen. Das Fenster rechts oben kümmert sich um die Eigenschaften des ausgewählten Widget wie Name, Maße, Editierbarkeit und verarbeitete Signale. Rechts unten befindet sich das Widget-Tree-Fenster, das eine hierarchische Ansicht aller erstellten Widgets in der Applikation bietet.

Abbildung 2: Mit Glade konstruieren Programmierer komfortabel ihre GUIs. Die Beschreibung landet in einer XML-Datei.
