Kernel- und Treiberprogrammierung mit dem Linux-Kernel – Folge 89

Kern-Technik

,

Die Raspberry Pi Foundation sorgt dafür, dass auf der Version 3 ihres Minirechners ein 32-Bit-Linux startet – und das, obwohl der neue Raspberry eine reinrassige 64-Bit-CPU besitzt. Echte Linux-Kern-Techniker lässt die angezogene Handbremse nicht ruhen.

656

Als die Raspberry Pi Foundation Ende Februar 2016 das Model 3 ihres so erfolgreichen Minicomputers vorstellte, war die Freunde groß: Das neue Modell ist mit einer schnellen 64-Bit-ARMv8-CPU ausgestattet. Der Schwenk von 32-Bit- auf die 64-Bit-Betriebssysteme und -Anwendungen schien eingeleitet. Doch weit gefehlt: Zur großen Überraschung der meisten Raspi-Fans und -Entwickler reizt die neue 64-Bit-Hardware ihre Möglichkeiten überhaupt nicht aus und arbeitet rein 32-bittig (siehe Kasten "Die CPU des Raspberry Pi 3").

Die Zurückhaltung geht so weit, dass ein Raspberry Pi 3 im vorgesehenen 32-Bit-Modus vorgibt, eine ARMv7-Architektur zu besitzen, obwohl auf ihm ein ARMv8 sitzt (Abbildung 1): Egal ob in den Bootmeldungen oder ob in der Ausgabe von »cat /proc/cpuinfo« – Kernel und Betriebssystem geben sich als Teil der BCM2709-Familie aus, tatsächlich sind sie Mitglieder der BCM2710-Familie.

Mit etwas Abstand wird die technologische Verzagtheit der Raspberry Pi Foundation dennoch nachvollziehbar:

  • Der Raspberry Pi 3 ist mit 1 GByte RAM bestückt – zu wenig, um vom erweiterten Adressbereich des ARMv8 zu profitieren.
  • Spürbarer Gewinn an Performance durch 64-Bit-Instruktionen ist nicht zu erwarten.
  • Die neue CPU ist selbst im 32-Bit-Modus der ARMv7-Architektur des alten Raspberry Pi deutlich überlegen.
  • Das mit der neuen Architektur einhergehende Fertigungsverfahren erlaubt höhere Taktfrequenzen.

Der gravierende Vorteil des 32-Bit-Betriebs ergibt sich aus dem Umstand, dass die Besitzer der Platinen ihr vorhandenes Raspbian-Userland unverändert weiter verwenden dürfen.

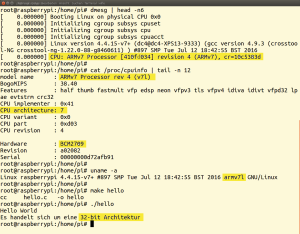

Abbildung 1: Der Raspberry Pi 3 verleugnet seine moderne Architektur und tarnt sich als 32-Bit-SoC.

Die CPU des Raspberry Pi 3

Auf dem Raspberry Pi 3 sitzt als System on Chip ein Broadcom BCM2837, der zur Familie BCM2710 gehört. Es handelt sich um die Weiterentwicklung des BCM2836 (BCM2709) des Raspberry Pi 2, bei dem die ARMv7-CPU durch eine Quadcore-ARMv8-CPU vom Typ Cortex A 53 ersetzt wurde. Die CPU kann sowohl im 32-Bit- (AArch32) als auch im 64-Bit-Modus (AArch64) arbeiten, wobei der Raspi 3 als Default die 32-Bit-Variante wählt.

Hardwaretechnisch trumpft der Raspberry Pi mit einem Bluetooth- und einem WLAN-Modul auf. Allerdings ist der serienmäßige Bluetooth-Baustein mit dem ersten seriellen Port gekoppelt, sodass es bei Nutzung der seriellen Schnittstelle – zum Beispiel als Konsole – zu Kompatibilitätsproblemen kommt.

Die CPU verwendet einen modernisierten Befehlssatz, sie besitzt 31 64-Bit-Register statt der bisherigen 15 32-bittigen. Register 31 (Program Counter) liefert grundsätzlich Null beim Lesen. In der 64-Bit-Variante passieren Gleitkomma-Operationen grundsätzlich mit 128 Bit (Datentyp »long double« ). Des Weiteren unterstützt die CPU standardmäßig ARMs Multimedia- und Signalverarbeitungs-Erweiterung Neon, eine 128-Bit-SMID-Architektur (Single Instruction, Multiple Data). Zudem verarbeitet der Prozessor diverse Verschlüsselungsalgorithmen (AES, SHA-1, SHA-256) direkt im Silizium.

Technik muss begeistern

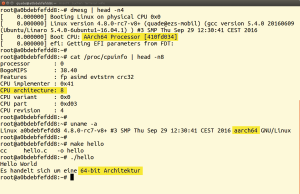

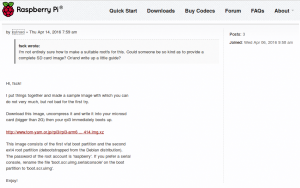

Auch wenn die 64 Bit beim Raspi 3 bestenfalls marginale Geschwindigkeitsvorteile bringen, kann es den Technik-begeisterten Linux-Entwickler nicht auf Dauer zufriedenstellen, bei den Hardwaremeldungen einen Wolf im Schafspelz zu halten und einen 64-Bit-Controller mit 32 Bit zu langweilen. Daher haben sich direkt nach Veröffentlichung des Raspberry Pi 3 Entwickler daran gemacht, den 64-Bit-Betrieb zu ermöglichen. Dazu mussten sie an der Firmware, am Kernel und am Userland Hand anlegen.

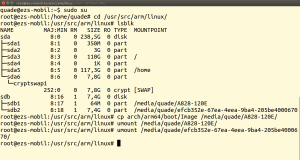

Die Firmware muss den Controller des Raspberry Pi 3 nämlich direkt beim Booten in den 64-Bit-Modus schalten. Immerhin sieht die Board-eigene Firmware das bereits vor. Dazu ist in der Datei »config.txt« auf der Bootpartition die Variable »arm-control« auf »0x200« zu setzen, wie diese Kern-Technik es später auch tun wird. Inzwischen soll eine neue Firmware sogar in der Lage sein, aus eigener Kraft einen 64-Bit-Kernel zu laden. Das haben die Kern-Technik-Autoren jedoch nicht ausprobiert.

Das U-Boot lädt nach

Der vorgeschlagene Weg besteht in der Verwendung der leistungsfähigen Bootsoftware "Das U-Boot", welche die Standardfirmware anstelle eines Linux-Kernels lädt. Nötig ist die 64-Bit-Version von U-Boot, die das neue Bootkommando »booti« kennt. Booti hilft einen 64-Bit-ARM-Kernel zu laden, der einen spezifischen Header hat. Die Details nachzulesen gibt es in der Kerneldokumentation »Documentation/arm64/booting.txt« [1]. Mit diesem Header und noch anderen, von Linux festgelegten Randbedingungen, muss der Bootloader entsprechend umgehen können.
