Kernel- und Treiberprogrammierung mit dem Kernel 2.6 – Folge 55

Seit IT-Urzeiten ist eine der vornehmsten Aufgaben des Betriebssystems die Virtualisierung. Galt es damals vor allem, die CPU mit ihren Registern zu virtualisieren und damit das Multitasking beziehungsweise das Multithreading zu ermöglichen, ist heute die Virtualisierung des kompletten Rechners trendy. Festplatten, DVD-Laufwerke, Netzwerkschnittstellen, Grafikkarten und Hauptspeicher stehen dem Anwender scheinbar exklusiv zur Verfügung, real aber teilt er sich die Ressourcen mit den übrigen Usern.

Dank Virtualisierung lassen sich mehrere, auch unterschiedliche Betriebssysteme auf der Hardware gleichzeitig betreiben, ohne Umbooten zu müssen. Auf einer leistungsfähigen Hardware konsolidieren Unternehmen Server, was typischerweise den Wartungs- und Administrationsaufwand reduziert.

Das Hauptargument für die Virtualisierung ist aber meist eine erhöhte Sicherheit, die Systemverwalter zum einen durch die damit verbundene Isolierung der Systeme, zum anderen durch die reduzierte Komplexität erreichen. Sie handeln damit gemäß dem Motto: Eine Betriebssysteminstanz – ein Dienst.

Ins Gefängnis

Dabei gibt es verschiedene Ansätze: so genannte Container-Virtualisierung, Hypervisor-Technik und Hardware-Emulation (siehe Kasten "Virtualisierungstechniken").

Die Variante, die dabei die geringsten Ressourcen benötigt, ist die Container-Virtualisierung (siehe Abbildung 1). Die Idee hinter dieser Technik ist, möglichst viele Ressourcen gemeinsam zu nutzen. So verwenden beispielsweise die virtualisierten Systeme denselben Betriebssystemkern und häufig auch dieselben Systemprogramme. Das spart Speicher und CPU-Zeit.

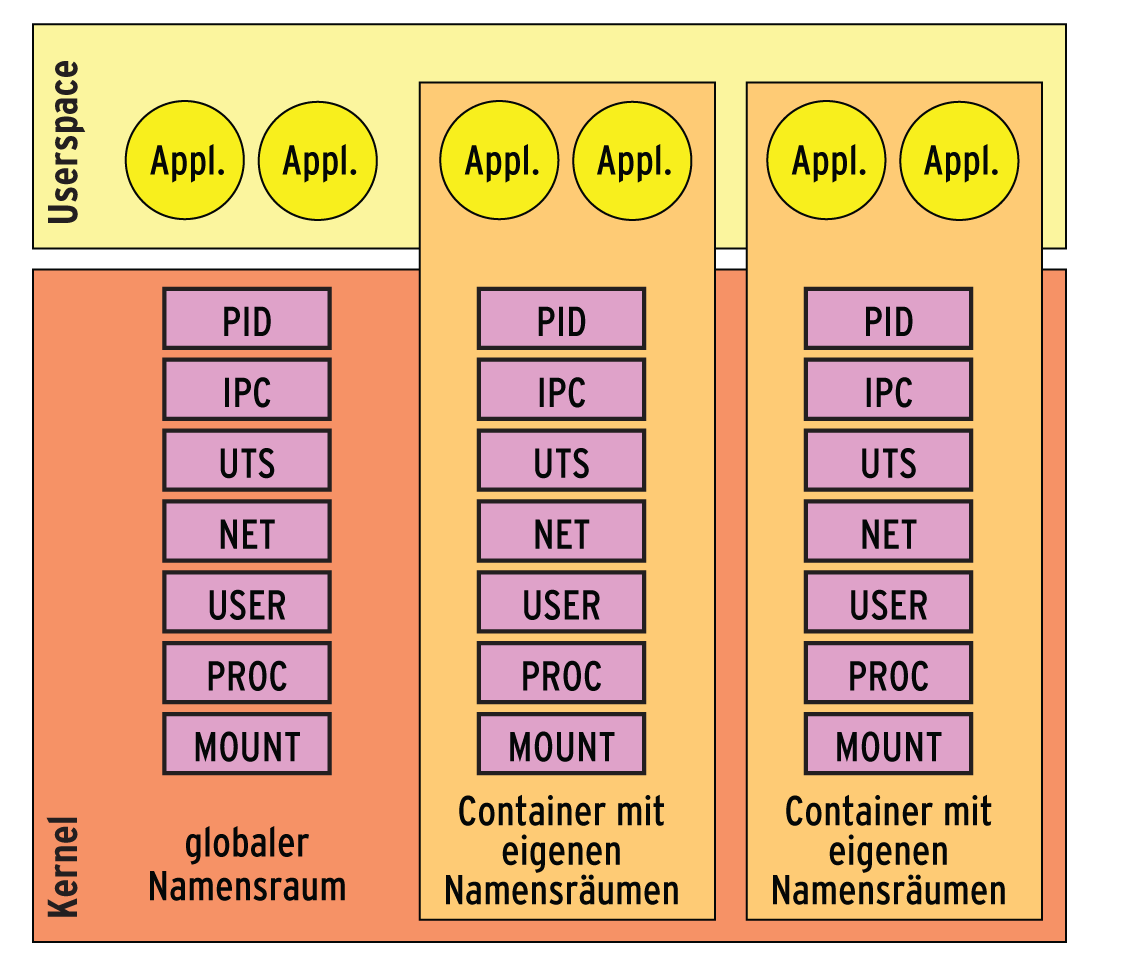

Abbildung 1: LXC legt innerhalb von Containern eigene Namensräume an, mit denen Applikationen eine Reihe von Systemressourcen unabhängig vom restlichen Kernel benennen dürfen.

Diese Art der Virtualisierung ist – da sie sehr wenig zusätzliche Ressourcen benötigt – schon lange in Gebrauch, beispielsweise unter dem Namen Chroot. Allerdings virtualisiert Chroot im Wesentlichen nur das Root-Filesystem. Linus Torvalds hat dagegen in den letzten Jahren seinen Betriebssystemkern mit einer fast vollständigen Container-Virtualisierung ausgestattet. Dabei hat er zwei wesentliche Technologien integriert: Kontrollgruppen und Namensräume.

Mit Hilfe der Control Groups lassen sich Rechenprozesse einer virtuellen Umgebung, dem Container beziehungsweise auch nur einem Namensraum zuordnen. Sie binden aber auch die Jobs fest an einen bestimmten Prozessorkern einer Multicore-Maschine [1] oder limitieren vorhandene Speicher-Ressourcen. Aus dem Userland wird dies alles über ein virtuelles Filesystem gesteuert.

Täuschungsmanöver

Normalerweise sind die Datenstrukturen für den kompletten Kernel eindeutig, etwa sein Name oder die von ihm vergebenen Prozess-IDs. Die Namespaces isolieren die Betriebsmittel, indem sie es Anwendern erlauben, Bereiche einzurichten, in denen die Bezeichner eine neue Gültigkeit besitzen. Inzwischen sind sieben Namensräume realisiert, die Tabelle 1 auflistet.

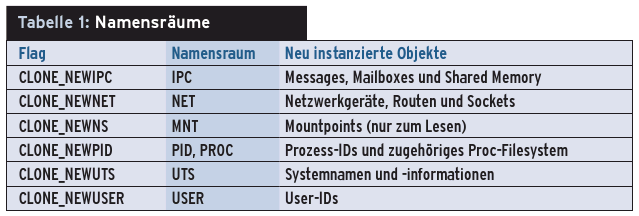

Tabelle 1: Namensräume

Innerhalb eines »UTS« -Namespace vergibt der Linux-Anwender individuelle Domainnamen, Nodenamen, eine Release, eine Version und schließlich den Maschinennamen – kurzum die Informationen, die er sonst per Systemcall »uname()« ausliest. »USER« steht für eigene User-IDs, »NET« für virtuelle Netzwerkgeräte, Routen und Sockets. »PROC« erzeugt einen Container mit eigenem Proc-Filesystem. Da der Kernel Objekte der Interprozess-Kommunikation ebenfalls über Namen referenziert, stellt »IPC« einen zugehörigen Namensraum für Shared-Memory, Messages und Semaphore bereit. »MNT« schließlich instanziert unabhängige Mountpoints.

Dreh- und Angelpunkt, um Namensräume zu nutzen, ist der Systemcall »clone()« . Linux erzeugt damit neue Rechenprozesse. Den gewünschten Namensraum steuert der Code beim Erzeugen über Flags, die die Container-Virtualisierung in »linux/sched.h« bereitstellt.

Mit Root-Rechten ausgestattet ruft der Applikationsprogrammierer »clone()« auf und übergibt beispielsweise das Flag »CLONE_NEWPID« . Der Kernel erstellt daraufhin einen neuen Namensraum für den Kindprozess. Das Programm in Listing 1 verdeutlicht dies zusammen mit Abbildung 2. Der Elternprozess gibt die PID des erzeugten Kindes (7055) und die eigene (7054) aus. Der Kindprozess zeigt dagegen nur die eigene PID an.

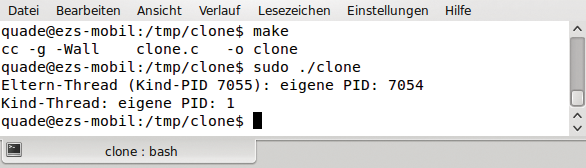

Abbildung 2: Die Prozesse, die virtualisierte Jobs abarbeiten, haben zwei PIDs: eine im globalen Namensraum sowie die PID in der virtualisierten Umgebung. Der Kindprozess im Beispielprogramm hat aus Elternsicht die PID 7055. Das Kind selbst meint, es besitze die PID 1.

01 #include <asm/unistd.h>
02 #include <stdio.h>
03 #include <sched.h>
04 #include <unistd.h>
05 #include <wait.h>
06
07 int main(int argc, char **argv, char **envp)
08 {
09     pid_t pid;
10     int status;
11
12     pid = syscall(__NR_clone, CLONE_NEWPID | SIGCHLD,
13                   0, 0, 0);
14     if (pid == 0) {
15         printf("Kind-Thread: ");
16     } else {
17         printf("Eltern-Thread (Kind-PID %d): ", pid);
18     }
19     printf("eigene PID: %d\n", getpid());
20     wait(&status);
21     return 0;
22 }
