Der unüberschaubar große Zoo von Netzwerkgeräten spiegelt sich im Kernel in der Anzahl zugehöriger Treiber wider. Wie sie intern funktionieren, zeigt diese Folge der Kern-Technik. Ein virtuelles Netzwerk-Device dient als Einstieg für eigene Experimente.
Wer den Umgang mit »ifconfig« und »route« gewohnt ist, findet sich in der Welt der Netzwerktreiber schnell zurecht, denn ihre Grundstruktur ist übersichtlich. Erst die Komplexität der Hardwarezugriffe lässt die Treiber zu umfangreichen Modulen anwachsen.
Die meisten Netzwerktreiber implementieren Zugriffe auf reale Kommunikationshardware. Doch nicht selten sind auch virtuelle Kommunikationsgeräte im Einsatz, zum Beispiel das Loopback- oder das Dummy-Device.

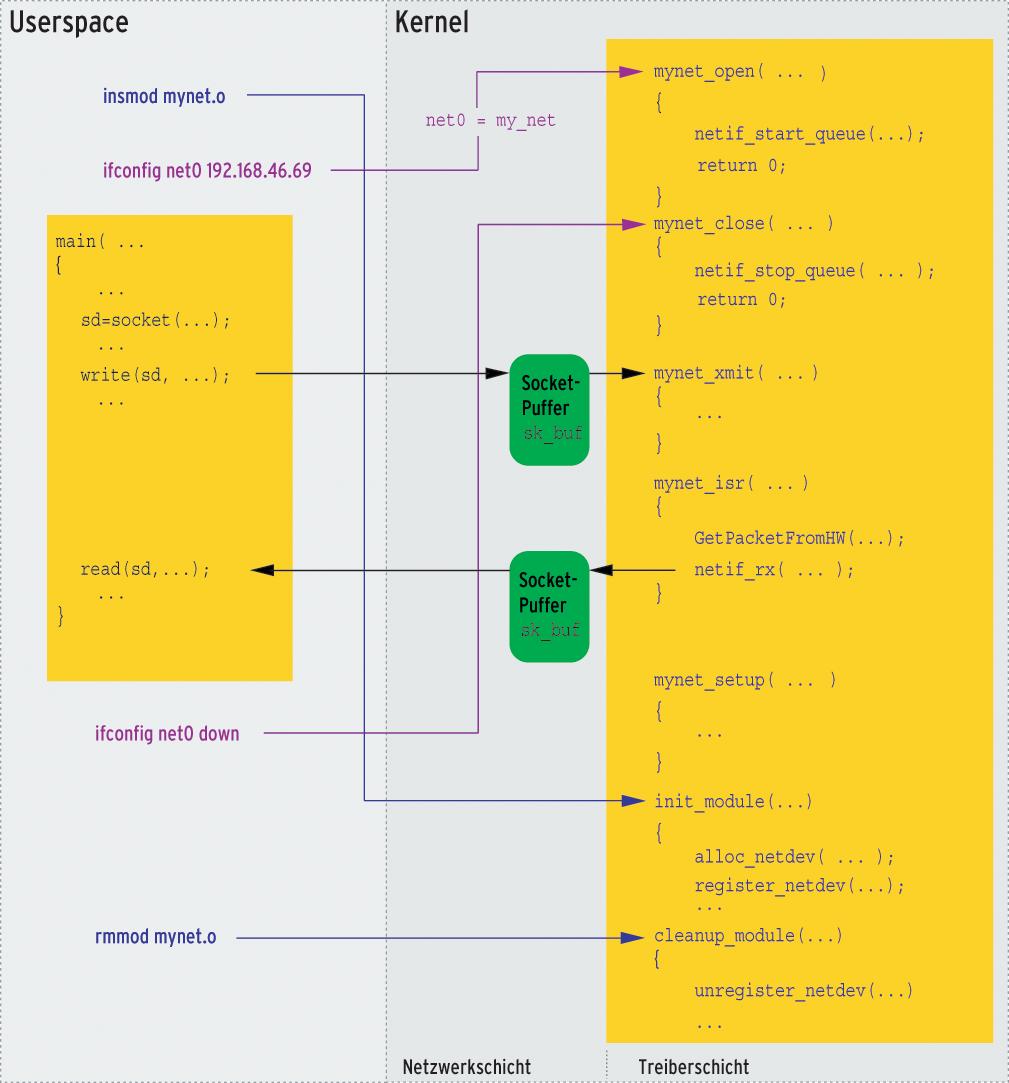

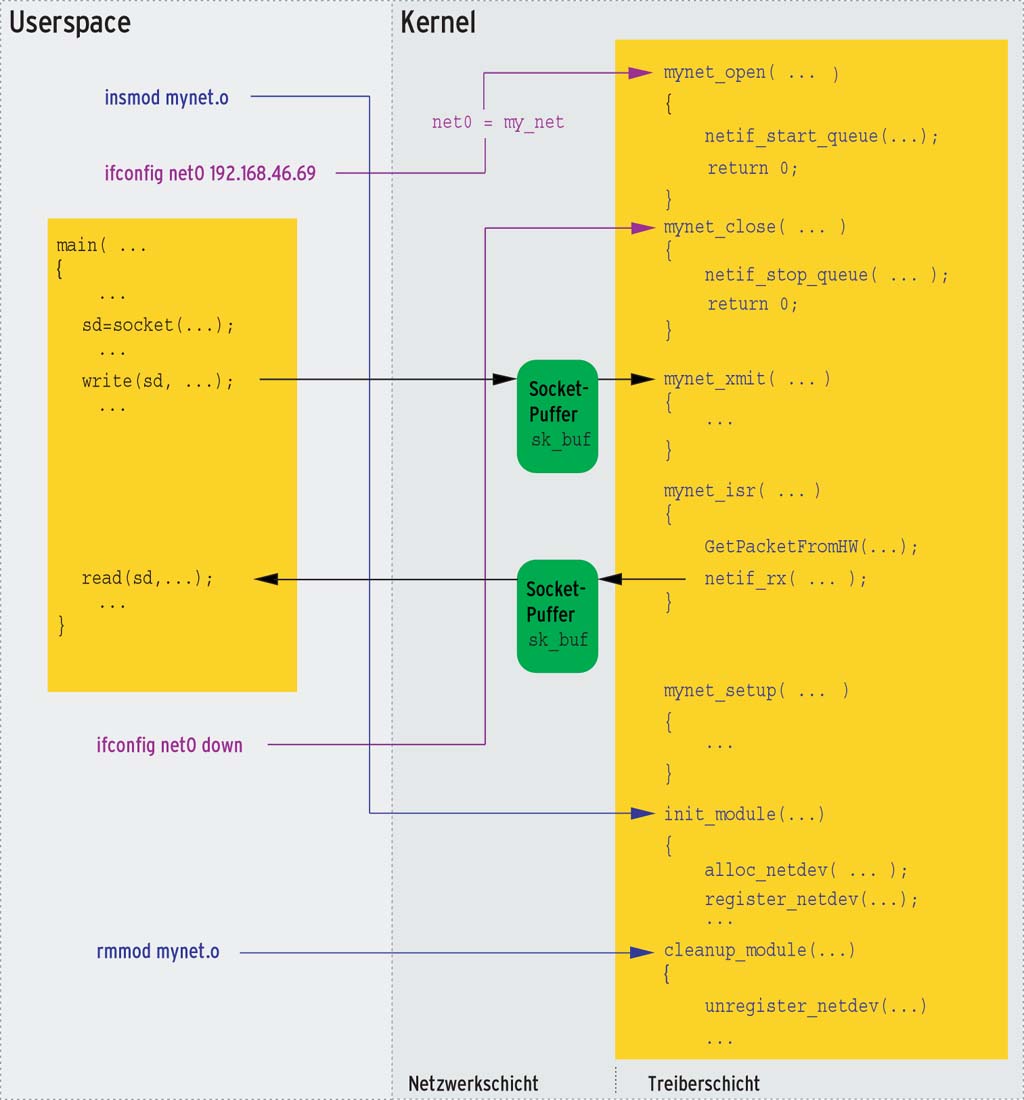

Egal ob virtuell oder real, ein Netzwerktreiber besteht im Wesentlichen aus acht Funktionen: der Treiber-Initialisierung und -Deinitialisierung, der Geräte-Initialisierung und -Deinitialisierung, dem Öffnen und Stoppen des Netzwerkinterface, dem Senden und schließlich dem Empfang eines Pakets. Die ersten vier Funktionen integrieren den Treiber in die Kernelinfrastruktur und initialisieren die Hardware, siehe[1]. Die vier übrigen Funktionen (Open, Stopp, Senden und Empfangen) stellen den Kern des Treibers dar. Sie implementieren das so genannte Netzwerk-Interface, also den Teil, über den Anwendungen respektive das Netzwerk-Subsystem auf die Hardware zugreifen.

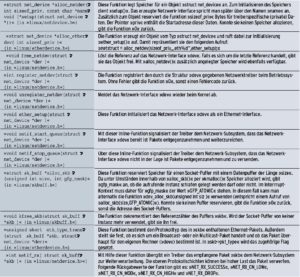

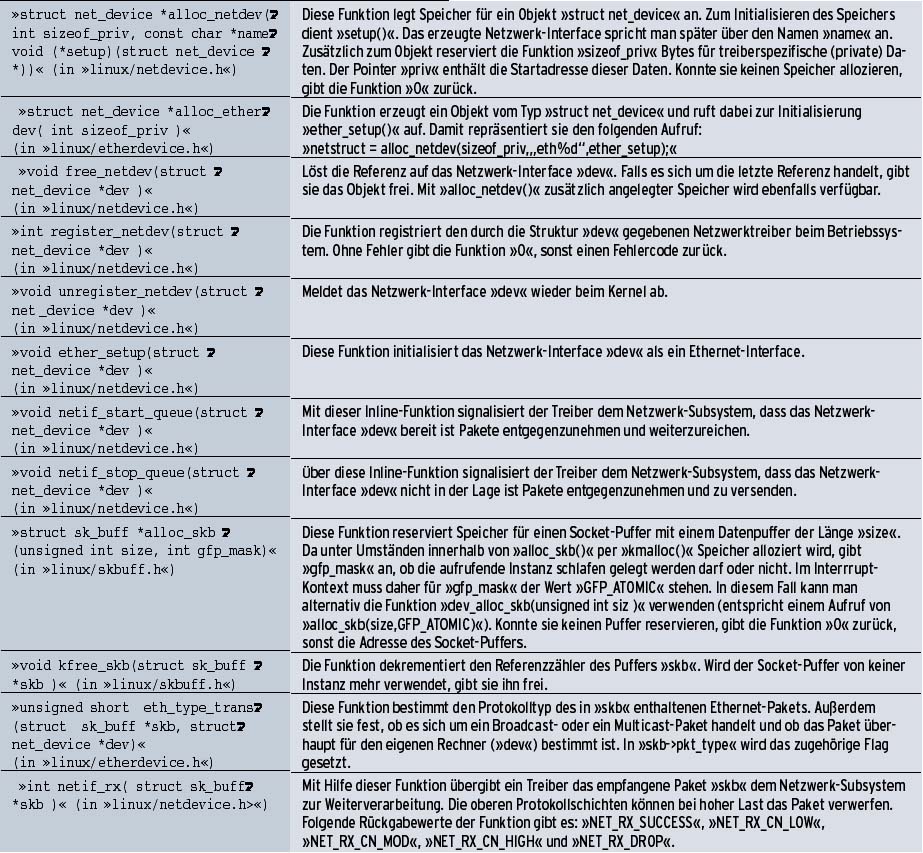

Aus Sicht des Programmierers ist das Netzwerk-Interface ein zu erzeugendes Objekt. Meist erledigt er das bei der Treiber-Initialisierung. Die Funktion »alloc_netdev()« erzeugt und initialisiert ein solches Objekt vom Typ »struct net_device«. Dabei gilt es, eine ganze Reihe von Feldern sinnvoll zu belegen. Da dies schnell unübersichtlich wird, schlagen die Kernelentwickler vor, die Initialisierung in eine eigene Setup-Funktion auszulagern. Ihre Adresse übergibt man der Funktion »alloc_netdev()« als Parameter. Das Netzwerk-Subsystem ruft die Setup-Funktion auf, nachdem es Speicher für das Netzwerk-Interface reserviert hat.
Zur Initialisierung des Interface gibt es aber noch mehr Hilfe. So existieren fertige Funktionen, die zu einem spezifischen Übertragungsmedium gehörige Felder sinnvoll belegen. Für Ethernet beispielsweise heißt diese Funktion »ether_setup()«, für FDDI »fddi_setup()«. Der Programmierer ruft in seiner Setup-Funktion zuerst »ether_setup()« auf und belegt dann die übrigen Felder der Struktur »struct net_dev«. Insbesondere trägt er hier die Adressen der grundlegenden Treiberroutinen (Open, Stopp und Senden) ein.
Die Funktion »alloc_netdev()« erwartet neben der Adresse der Setup-Funktion einen Formatstring, der den Namen des Netzwerk-Interface festlegt. Da mehrere gleiche oder auch unterschiedliche Treiber gleichnamige Interfaces anlegen können, unterscheiden Anwender und Kernel sie anhand einer laufende Nummer, zum Beispiel »eth0« und »eth1«. Der Format-String repräsentiert diese Nummer durch ein »%d«, für ein Ethernet-Interface also durch »eth%d«.
Die Funktion »alloc_netdev()« hat noch einen letzten Parameter: die Anzahl Bytes, die das Netzwerk-Subsystem zusätzlich am Ende der »struct net_device« reserviert, siehe Abbildung 1. Dieser Bereich steht für treiberspezifische und private Daten zur Verfügung.
Abbildung 1: Platz für treiberspezifische Daten wird direkt im Anschluss an die Struktur »struct net_ device« reserviert.
Für die beiden Speicherbereiche (»struct net_device« und für die privaten Daten) genügt es, einmal »kmalloc()« aufzurufen. Genauso gibt sie ein einziges »kfree()« wieder frei. Dabei muss sich niemand darum kümmern, ob der private Speicherbereich dynamisch oder statisch reserviert ist. Die so vorbereitete »struct net_device« übergibt man der Funktion »register_netdev()«. Damit meldet der Treiber während der Initialisierung das Netzwerk-Interface beim Subsystem an.
